阀门的链接方式具体有哪些?

 燃气阀百科  | 作者:玉环沃玛  | 来源:台州燃气阀厂家  | 浏览次数:454   | 时间:   2022-11-04 19:38:24

  近来经常有朋友们来咨询各类阀门的连接方式,由于类似的问题太多。玉环沃玛小编专门搜集整理了一下相关文章,为朋友们答疑解惑。具体详情如下:

阀门链接方式

阀门的连接方式

  阀门的连接方式有:法兰连接、对夹连接、焊接连接、承插焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接(内自紧接)等。下面就来简单的分别介绍一下这些链接方式。

  1、法兰连接:

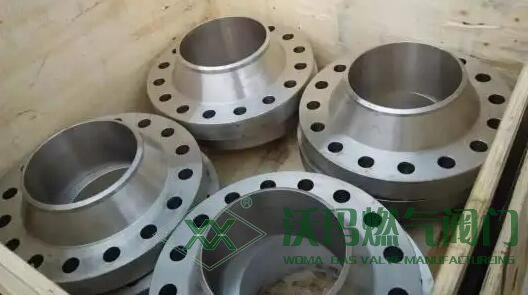

法兰连接

  兰连接是阀体两端带有法兰,与管道上的法兰对应,通过螺栓固定法兰安装在管道中。法兰连接是阀门中用得最多的连接形式。法兰有凸面(RF)、平面(FF)、凸凹面(MF)等按结合面形状又可分为以下几种:

  1)光滑式:用于压力不高的阀门。加工比较方便2)凹凸式:工作压力较高,可使用中硬垫圈

  3)榫槽式;可用朔性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。

  4)梯形槽式:用椭圆形金属环作垫圈,使用于工作压力>64 公斤/平方厘米的阀门,或高温阀门。

  5)透镜式:热圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。

  6)o形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效果上比一般平垫圈可靠。

  2、对夹连接:

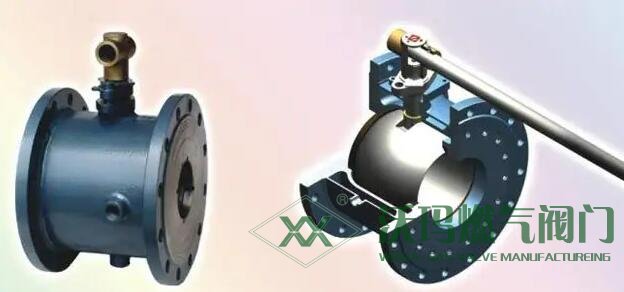

对夹连接

  对夹连接就是在2片兰中间,阀体上通常有定位孔以方便安装定位,用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

  3、焊接连接:

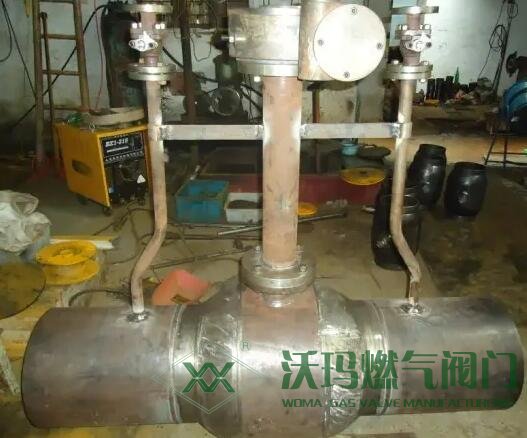

焊接连接

  阀体两端按对焊焊接要求加工成对焊坡口,与管道焊接坡口对应,通过焊接固定在管道上。

  4、承插焊连接:

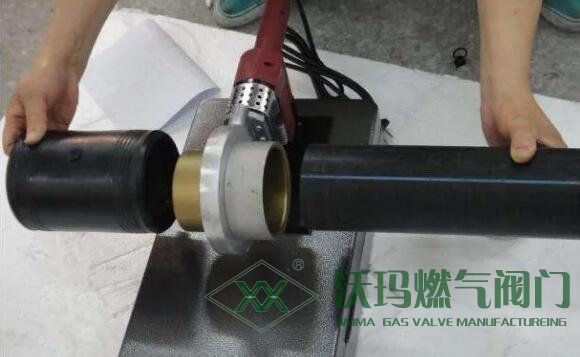

承插焊连接

  阀体两端按承插焊要求加工,与管道通过承插焊连接。

  5、螺纹连接

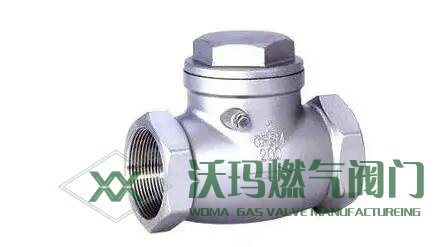

螺纹连接

  一种简单的连接方法,常用于小阀门。阀体按各螺纹标准加工,有内螺纹和外螺纹两种。与管道上螺纹对应。螺纹连接分两种情况:

  1)直接密封:内外螺纹直接密封作用。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带

  填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果极佳,使用和保存方便,

  拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。

  2)间接密封:螺纹旋紧的力量,传递给两平面间的垫圈,让垫卷起密封作用。

  有五大类;米制普通螺纹:英制普通螺纹;螺纹密封管螺纹;非螺纹密封管螺纹;美国标准管螺纹。详情如下:

  1国际标准ISO228/1、DIN259,为内外平行螺纹,代号G或PF(BSP.F)

  ②德国标准ISO7/1DIN2999、BS21,为外牙锥形、内牙平行螺纹,代号BSPP或RP/PS

  ③英国标准ISO7/1、BS21内外锥形螺纹.代号PT或BSP.Tr或KC:

  ④美国标准ANSIB21,内外锥形螺纹,代号NPT

  G(PF)、RP(PS)Rc(PT)牙型角均为5°NPT牙型角为60°

  BSP.F、BSP.P及BSP.Tr统称为BSP牙。

  螺纹包括五种;一般用途的锥管螺纹NPT,管接头用直管内螺纹NPSC,导杆连接用锥管螺纹NPTR,机械连接用直管螺纹NPSM(自由配合的机械连接)和NPSL(带销紧螺母的松配合机械连接)。属干非螺纹密封管螺纹(N美国国家标准:P管子;T:锥形

  6、卡套连接

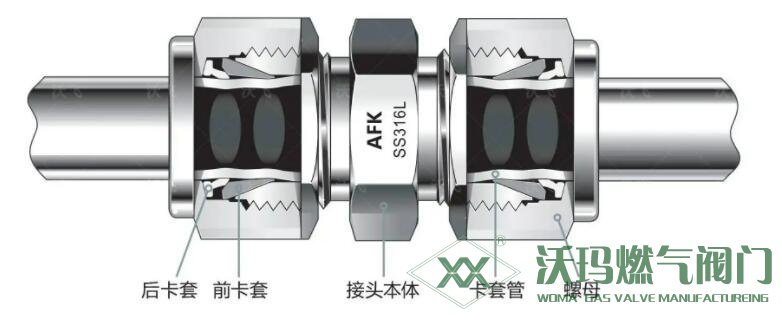

卡套连接

  在我国近来才发展起来,它的连接和密封原理是,当旋紧螺母时,卡套受到压力, 使其刃部咬入管子外壁,卡套外锥面又在压力下与接头体内锥面密合,因而能够可靠地防止泄漏。如仪表阀门。

  它的优点是:

  1)体积小,重量轻,结构简单,拆装容易;

  2)连接力强,使用范围广,可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动;

  3)可以选用多种材料,适合防腐蚀:

  4)加工精度要求不高;5)便于高空安装。

  目前,卡套连接形式,已在我国某些小口径阀门产品中采用。

  7、卡箍连接

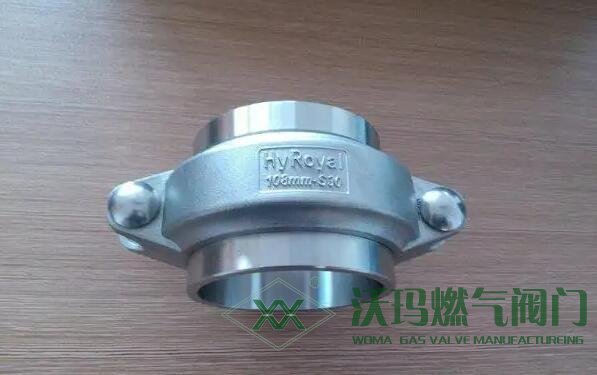

卡箍连接

  卡箍连接这是一种快速连接方法,它只需两个螺栓,适用干经常拆卸的低压阀门。如卫生阀门。

  8、内自紧接:接形式,

  就是是利用外力来抵消介质压力,实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处,跟介质相向的一面成一定角度,介质压力传给内锥体,又传递给密封圈,在一定角度的锥面上,产生两个分力,一个与阀体中心线平行向外,另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大,自紧力也愈大。所以这种连接形式,适合于高压阀门。它比法兰连接要节省许多材料和人力,但也需要一定的预紧力,以便在阀内压力不高时,使用可靠。

  利用自紧密封原理做成的阀门,一般是高压阀门。

  总结一下,说道这里,相信朋友们一定发现,其实其他的阀门连接形式还很多,例如有的不必拆除的小阀门,跟管子焊接在一起,有的非金属阀门,采用承插式连接等等。因此,阀门使用者要根据具休情况具体对待。好了,就到这里吧,关于本文您如果发现错漏之处请及时通知小编,沃玛燃气阀小编会及时订正。如果您还想了解更多有关阀门的相关信息,请收藏本站及时关注本站更新。沃玛燃气阀官方网址:www.cndebang.com
