  阀门是我们生活生产中经常用到的产品,小至生活中的水龙头,大道航空航天,都离不开阀门。可以说,看似小小的阀门,随时随地伴随着我们的左右。那么,今天,沃玛燃气阀门的小编就从动力、结构特性、用途、操纵方法、压力、介质温度、公称通径等介绍一下阀门的分类,以及一些常见的阀门标志的含义,具体详情如下:

阀门分类

阀门的分类

一、按动力分

自动排气阀

  自动阀:依靠介质自身力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。

  驱动阀:依靠人力、电力、液力、气力等外力进行操纵的阀门。如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。

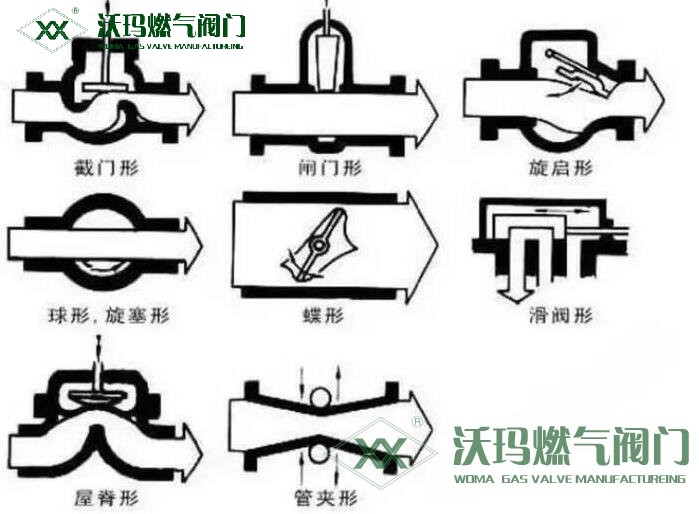

二、按结构特性分

阀门按结构特性分类

三、按用途分

  开断阀:切断或接通管路介质。如截至阀、闸阀、球阀、旋塞阀等。

  调节阀:调节介质的压力或流量。如减压阀、调节阀。

  止回阀:防止介质倒流。如止回阀。

  分配阀:改变介质的流向,起分配作用。如三通旋塞、三通截止阀等。

  安全阀:压力超限定数值时,排放多余的介质,保证设备安全。如安全阀、事故阀。

  阻气排水阀:留存气体、排除凝结水,如疏水阀。

  开断阀:切断或接通管路介质。如截至阀、闸阀、球阀、旋塞阀等。

  调节阀:调节介质的压力或流量。如减压阀、调节阀。

  止回阀:防止介质倒流。如止回阀。

  分配阀:改变介质的流向,起分配作用。如三通旋塞、三通截止阀等。

四、按操纵方法分

  手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等,由人力来操纵的阀门。

  电动阀门:借助电力来操纵的阀门。

  气动阀门:借助压缩空气来操纵的阀门。

  液动阀门:借助水、油等液体,传递外力来操纵的阀门。

五、按压力分

  真空:绝对压力小于1公斤/厘米2的阀门。

  低压:公称压力小于16公斤/厘米2的阀门。

  中压:公称压力25-64公斤/厘米2的阀门。

  高压:公称压力100-800公斤/厘米2的阀门。

  超高:公称压力达到或大于1000公斤/厘米2的阀门。

六、按介质温度分

  普通阀门:-40至450℃(介质温度)}的阀门。

  高温阀门:450至600℃(介质温度)的阀门。

  耐热阀门:600℃以上(介质温度)的阀门。

  低温阀门:-40至-70℃(介质温度)的阀门。

  深冷阀门:-70至-196℃(介质温度)的阀门。

  超低温阀门:-196℃以下(介质温度)的阀门。

七、按公称通径分

  小口径:公称通径小于40毫米的阀门。

  中口径:公称通径50至300毫米的阀门。

  大口径:公称通径350至1200毫米的阀门。

  特大口径:公称通径大于1400毫米的阀门。

阀门上的标识含义

  DN:指阀门的公称通径,一般后面会加一个数字,如公称通径250mm,应标志为DN250。

  通常情况下,阀门的通道直径与公称尺寸是一样的,但当阀体采用管焊结构或者与之相连接的管道为用标准钢管法兰连接的情况下,阀门的实际通道直径并不等于公称尺寸DN的数值。

  WCB:表示阀体材料,阀门别的部件可能是别的材料。

  WCB指的是ASTM A216中的WCB级别,是碳素钢铸件( W—可焊接的:welding 的第一个字母,表示材料的焊接性能良好;C—铸钢:cast steel的第一个字母;B—钢材的机械性能为B级)合起来就是:机械性能为B级的可焊铸钢件。是普通的碳钢,相当于25或35碳钢。

  PN:阀门的公称压力,其后紧跟的整数数字组成。

  在我国,涉及公称压力时,为了明确起见,通常给出计量单位,以“MPa”表示。例如PN100表示公称压力为10Mpa,也就是100Kgf/cm2。

  阀门的标识要点

  1.除另有说明外,美标的阀门按API600。API6D或MSS SP-25,国标的阀门按G/T 12220标准具有永久性的标识,标识上应包括铸造熔炼的炉号或制造厂的铸造标记。

  2.标牌上应牢固地固定在阀门的明显部位,其内容必须整齐、正确、并应符合GB/T 13306的规定,其材料应用不锈钢、铜合金及铝合金制造生产。

  3.只有在阀体上施加所要求的标记不可行时,可将标记施加在铭牌上,然而,表示阀门的流动方向的标注必须标记在阀体上,这一点无论是什么标准的阀门都是一样。

  4.用于色标和标记的涂料不得含有任何有害金属或金属盐,比如锌、铅、硫、铜、锡、氯化物等等在热态时候可引起腐蚀的物质,且涂料应能抗盐水,热带环境或类似情况的腐蚀。

  5.对难以标记的小尺寸物件,应用不锈钢丝栓不锈钢标牌的方法来标注。

  6.关于铭牌上刻印的标志,一般为型号、材质、压力、标准、适用温度、使用介质、生产日期,都是不可缺少的。以方便检修更换时采购。
